1HSDPA的引入
众所周知，，，，，，HSDPA的引入是为相识决R99 PS营业下行速率过低问题 。。 。。。。。这是一项新手艺，，，，，，用精练的语言来归纳其原理就是用多码道共享来实现高速下行分组接入 。。 。。。。。
2HSDPA的要害手艺
实现较高的下行数传速率，，，，，，HSDPA主要运用了一下几个要害手艺：
1、多码道资源共享
2、基于信道质量的自顺应编码与调制/AMC
3、混淆自动重传/HARQ
4、高阶调制
5、接纳2ms短帧
3HSDPA引入的物理信道
HSDPA引入的物理信道很少，，，，，，共引入了三条物理信道，，，，，，都以HS开头，，，，，，且对应HSDPA三项要害手艺，，，，，，划分是:
HS-PDSCH——多码道资源共享手艺
HS-DPCCH——基于信道质量的自顺应编码与调制/AMC手艺
HS-SCCH——混淆自动重传/HARQ手艺
首先是多码道资源共享，，，，，，这里的码道指的就是HS-PDSCH，，，，，，高速物理下行共享信道 。。 。。。。。其次是基于信道质量的自顺应编码与调制，，，，，，UTRAN怎么才华知道无线信道质量 ？？？？？？是由UE丈量，，，，，，然后上报给NodeB的 。。 。。。。。那上报的CQI是通过哪条信道上报的呢 ？？？？？？就是通过HS-DPCCH，，，，，，高速专用物理控制信道上报的 。。 。。。。。最后是混淆自动重传，，，，，，HARQ需要的参数都是通过HS-SCCH高速共享控制信道来传的 。。 。。。。。
团结HSDPA的主要历程来明确三条物理信道的作用
要启动HSDPA需要知足多个条件，，，，，，首先UTRAN有个门限，，，，，，只有当速率大于这个门限的时间，，，，，，才华启动HSDPA 。。 。。。。。这个门限一样平常都是384K 。。 。。。。。其次是开户速率，，，，，，开户速率太低的话，，，，，，那也是不可能启动HSDPA的 。。 。。。。。最后，，，，，，参数设置得准确，，，，，，基站事情正常，，，，，，小区激活且开通了HSDPA功效 。。 。。。。。

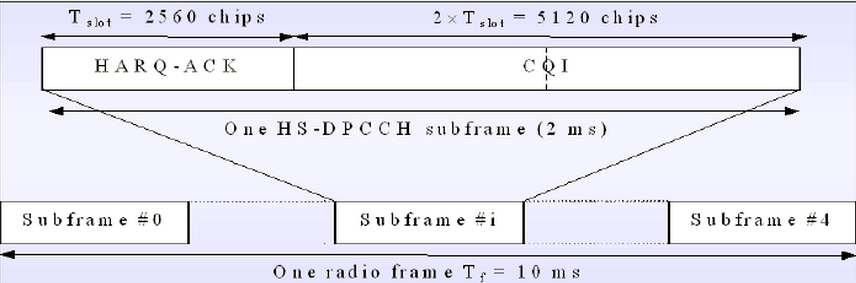

知足上述条件之后，，，，，，就可以启动HSDPA了，，，，，，UE接入小区后，，，，，，在HS-DPCCH上上报CQI之后，，，，，，NodeB也选择了调制和编码方法，，，，，，可是随着CQI的一直转变，，，，，，NodeB也会选择差别的调制和编码方法 。。 。。。。。与此同时，，，，，，NodeB还要决议用几多资源来给UE使用 。。 。。。。。这些信息都是通过HS-DPCCH来反响和传送 。。 。。。。。HS-DPCCH数据速率为15Kbps，，，，，，SF=256，，，，，，接纳2ms的短帧，，，，，，承载HSDPA的两种上行物理层信令：ACK/NACK和CQI 。。 。。。。。CQI：信道质量指示，，，，，，ACK/NACK：指示数据是否准确，，，，，，ACK体现没错，，，，，，NACK体现蜕化，，，，，，需要重传，，，，，，只有数据传输时才发送 。。 。。。。。
HS-DPCCH带宽有限，，，，，，传送CQI和ACK/NACK后，，，，，，基本不可传送其他信息，，，，，，HS-SCCH上承载的就是调理信息，，，，，，不但包括UE可以使用哪些资源，，，，，，还包括混淆重传的参数，，，，，，告诉UE哪些是重传的数据需要合并等 。。 。。。。。每条HS-SCCH在2ms内只能调理一个UE，，，，，，而UE可以监听最多4条HS-SCCH 。。 。。。。。HS-SCCH映射用户的数据属性信息有Xue、Xccs、Xms、Xrv、Xtbs、Xhap、Xnd 。。 。。。。。
?Xue是UE ID，，，，，，用于确定该HS-SCCH是发给哪个UE的 。。 。。。。。
?Xccs是信道码荟萃信息，，，，，，即HS-PDSCH使用了哪几个信道码 。。 。。。。。
?Xms是调制方法，，，，，，是使用QPSK照旧16QAM 。。 。。。。。
?Xrv是冗余版本，，，，，，用于控制速率匹配时的打孔方法、16QAM的星座图以及吸收端的重传合并方法 。。 。。。。。
?Xtbs指明传输块的巨细 。。 。。。。。
?Xhap指明本次传输使用的是哪个HARQ历程 。。 。。。。。
?Xnd指明本次数据传输的是新数据照旧重传数据 。。 。。。。。
那么UE在那里能找到NodeB孝顺的资源呢 ？？？？？？HS-PDSCH就是可共享的资源，，，，，，UE在某个时间内可以使用的HS-PDSCH越多，，，，，，下载速率就会越大 。。 。。。。。HS-PDSCH的OVSF码是牢靠的16位，，，，，，以是最多应该16条这样的共享信道 。。 。。。。。可是关于基站来说，，，，，，除了HS-PDSCH，，，，，，尚有其他物理信道，，，，，，以是不可把所有的码字都分给HS-PDSCH来用，，，，，，以是最多可以拿出15个16位的OVSF码来给HSDPA用，，，，，，可是这样的效果是小区没有多余的码字分派给DCH使用，，，，，，其他营业将不可提倡，，，，，，一样平常情形可分派5-10个码给HSDPA使用 。。 。。。。。
这里不得不说一下极限速率问题，，，，，，极限速率是跟HS-PDSCH信道数，，，，，，调制和编码方法有关的 。。 。。。。。一条HS-PDSCH的速率是牢靠的，，，，，，即3.84Mcps/16=240Kbps，，，，，，这个是所有HSDPA盘算极限速率的基础 。。 。。。。� ？？？？？Ｋ剂坎畋鸪『�，，，，，，就是乘以差别的倍数罢了 。。 。。。。。例如无线情形好，，，，，，接纳16QAM调制方法，，，，，，编码效率是1，，，，，，系统设置15个HS-PDSCH并且所有门给一个UE使用，，，，，，则极限速率为240Kbps*4*1*15=14.4Mbps 。。 。。。。。由于接纳的是16QAM，，，，，，一个符号可以体现4个bit的寄义，，，，，，以是*4,；；； ；；编码效率是1，，，，，，所有bit都是有用bit，，，，，，以是*1；；； ；；由于15个码道都给一个UE使用，，，，，，以是*15 。。 。。。。。若是接纳64QAM，，，，，，一个符号可以体现6个bit，，，，，，此时极限速率就是240Kbps*6*1*15=21.6Mbps 。。 。。。。。

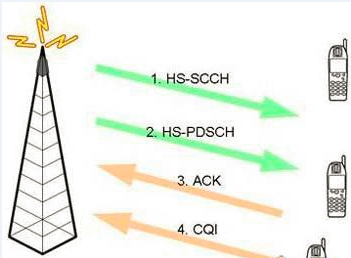

最后，，，，，，我们来整理下HSDPA的整个历程：
?UE在HS-DPCCH上上报CQI等信息，，，，，，凭证UE上报的CQI，，，，，，NodeB内的调理� ？？？？？？槎圆畋鸬挠没Ь傩衅拦�，，，，，，思量它们的信道条件、每个用户的数据缓冲区的数据量以及最近一次的效劳时间等因素 。。 。。。。。
?决议好效劳的用户后，，，，，，NodeB确定HS-PDSCH的参数 。。 。。。。。
?NodeB在发送HS-PDSCH之前，，，，，，先发送HS-SCCH通知UE一些须要的参数 。。 。。。。。
?UE监测HS-SCCH，，，，，，监测是否有发送给自己的信息，，，，，，若是有的话，，，，，，UE最先吸收HS-PDSCH并举行缓存 。。 。。。。。
?凭证HS-SCCH上的信息，，，，，，终端可以判断在HS-PDSCH上吸收到的数据是否需要和softbuffer中的数据举行合并 。。 。。。。。
?UE对在HS-PDSCH上吸收到的数据举行解调，，，，，，并凭证CRC效果在上行HS-DPCCH上发送响应ACK/NACK 。。 。。。。。若是NodeB收到了NACK，，，，，，会举行数据的重发，，，，，，直到收到终端的ACK新闻或者打到最大重传次数 。。 。。。。。
